商品概要:

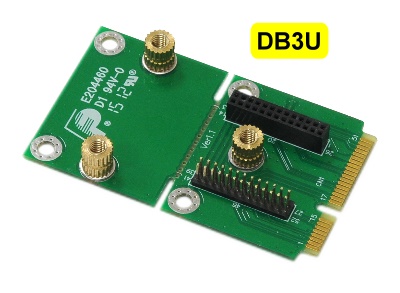

MM3U-DB3U 是一款由半高迷妳卡槽介面垂直轉接出全高迷妳卡槽以便安裝用戶已用的全高MiniCard的適配器。
同時MM3U增設有SIM卡卡槽,即使原半高卡槽沒有SIM卡卡槽,此卡槽依然可適用于無線MiniCard模塊(例如3.5G HSPA )。
mini CARD 插槽有一系列1.5v的電源管腳,這些管腳可以獨立供電,使
mini CARD可以使用1.5V的通用型之輸入輸出。
通過MM3U和DB3U的完美結合可以很簡便的完成對Mini PCIe半高卡槽的升級改造。
請注意使用原則:
mPCIe卡裝在MM3U-DB3U上,只能在具有mPCIe插槽的系統使用。相對的, mSATA卡裝在MM3U-DB3U上,只能在有mSATA插槽的系統使用。
切記不要將mPCIe卡透過MM3U-DB3U插入mSATA插槽,或將mSATA卡透過MM3U-DB3U插入mPCIe插槽。
否則,可能會造成mini card、MM3U-DB3U或系統永久性損壞。
MiniCard Slot of System |
Attached module for MM3U-DB3U slot |
Availability |
mPCIe (MiniCard) Slot |
mPCIe (MiniCard) module |
OK |
mSATA module |
NG |
|
mSATA Slot |
mPCIe (MiniCard) module |
NG |
mSATA module |
OK |
MM3U | DB3U |
簡易安裝步驟 | |
STEP 1 | STEP 2 |
STEP 3 | STEP 4 |
STEP 5 | STEP 6 |
STEP 7 |
- 符合Mini PCIE卡 Revision 1.2 機電規格
- 專爲半高MiniCard 設計,垂直於MiniCard卡槽直接延伸,增設有 SIM 卡卡槽,
可適用于無線迷妳卡模組 (HSDPA/HSUPA, UMTS, CDMA GSM, GPRS, EDGE) - 支持半高/全高尺寸的MiniCard
- 1.5v電源隔離:每個 mini Card插槽1.5v管脚接電阻
産品規格:
|
|||||||||||
MM3U-DB3U V1.1 (全高轉半高miniCard連接器含SIM卡槽) x1 |
螺絲 x4 |
