    M2S
(SATA電源付M.2-Socket2-B+M-2242-SATAアダプタ)





V2.0 Brief Taiwan 1 Taiwan 2 China
V1.1 Brief Taiwan 1 Taiwan 2 China
V1.0 Brief Taiwan 1 Taiwan 2 China
Buy It Now


概要


M2SはM.2 Socket2スロットにSATAコネクタを接続可能にする開発用治具です。SATAポート・電源ケーブルを経由し、システム外部にSATAデバイスを接続することが可能です。
M2SはSATA SSD用TYPE 2242-D2-B-MのM.2 socket 2をサポートします。 SATAインターフェースはSATA標準のデータ用SATA 7ピンコネクタおよび電源出力用の15ピンコネクタです。
SATA標準15ピンコネクタからの電源出力は2タイプあります。外部電源入力モードはFDD4ピンコネクタから5V/12Vを入力して3.3V/5V/12V出力をサポートし、主に3.5インチHDDなどで利用します。セルフ電源モードでは外部電源出力は不要で、3.3V/5V出力をサポートし、主に2.5インチHDDなどで利用します。
特に生産・開発現場での工数と時間を削減する目的で設計されています。

    仕様一覧


  • M.2-Socket2-B+M-2242スロットに標準のSATAデバイスを接続可能。
  • Compliant with PCIe M.2 Specification Rev 1.0
  • 本体サイズ: TYPE 2242-D2-B-M
  • エッジコネクタ部対応キー : B+M (Key BおよびKey Mの両対応)
  • SATAインターフェース : 標準7ピンSATAコネクタ
  • Serial ATA Revision 3.1準拠
  • 電源出力: 標準15ピンSATAコネクタ

    サポートOS


  • 本製品自体にはドライバは必要なく、SATAデバイスのドライバがあればどのOSでも動作可能です。

    システム要求


  • KeyBもしくはKey MのSATA SSD用Type 2242サイズM.2 Socket 2のソケット

    注意事項


  • 試験用の治具であり、家庭や事務所で一般利用する製品ではありません。
  • 現在Rev 0.7互換です. 更新された仕様と異なる場合があります。
  • 本製品はSATA SSD用M.2-Socket2-B+M-2242のスロットでのみ動作します。mSATA、MiniCardスロット、EeeC用SSDスロット、Apple MacBook Air SSD等のスロットでは動作しません。
  • SATAのみのサポート。PCIeやUSBなどの他のインターフェースや他のキー(Key AやKey E)は非サポートです。

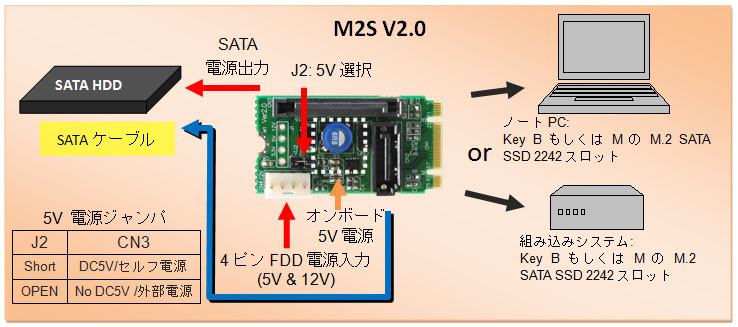

  • 外部電源入力モードではJ2のジャンパを外してOPENとし、オンボードDC-DC 5V出力を無効にしてください。4ピンFDDコネクタからの外部入力の5VとオンボードDC-DC 5V出力が干渉します。

同梱品一覧


M2S
販売価格: USD 100.

M2S
(SATA電源付M.2-Socket2-B+M-2242SATAアダプタ) x1
Y07-S04-040
(SATA3 cable 40cm) x1
Y15-S02-015
(SATAM-Y-SATAF) x1
Y02-D01-060
(Dupont 2 ピンケープル) x1
Y04-V01-015
(外部5V/12V電源供給ケーブル) x1
専用ネジ x1


Buy Related Items
